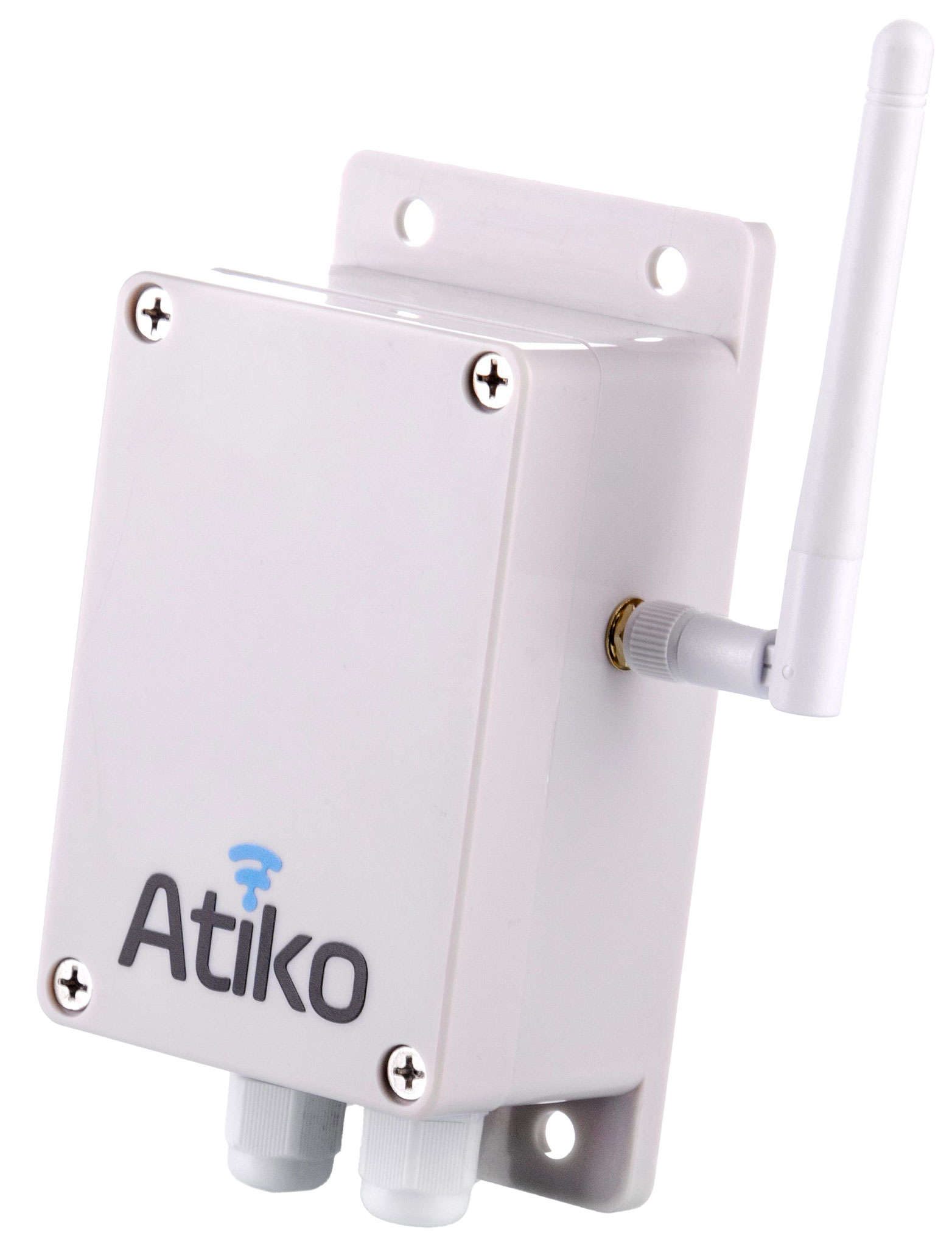

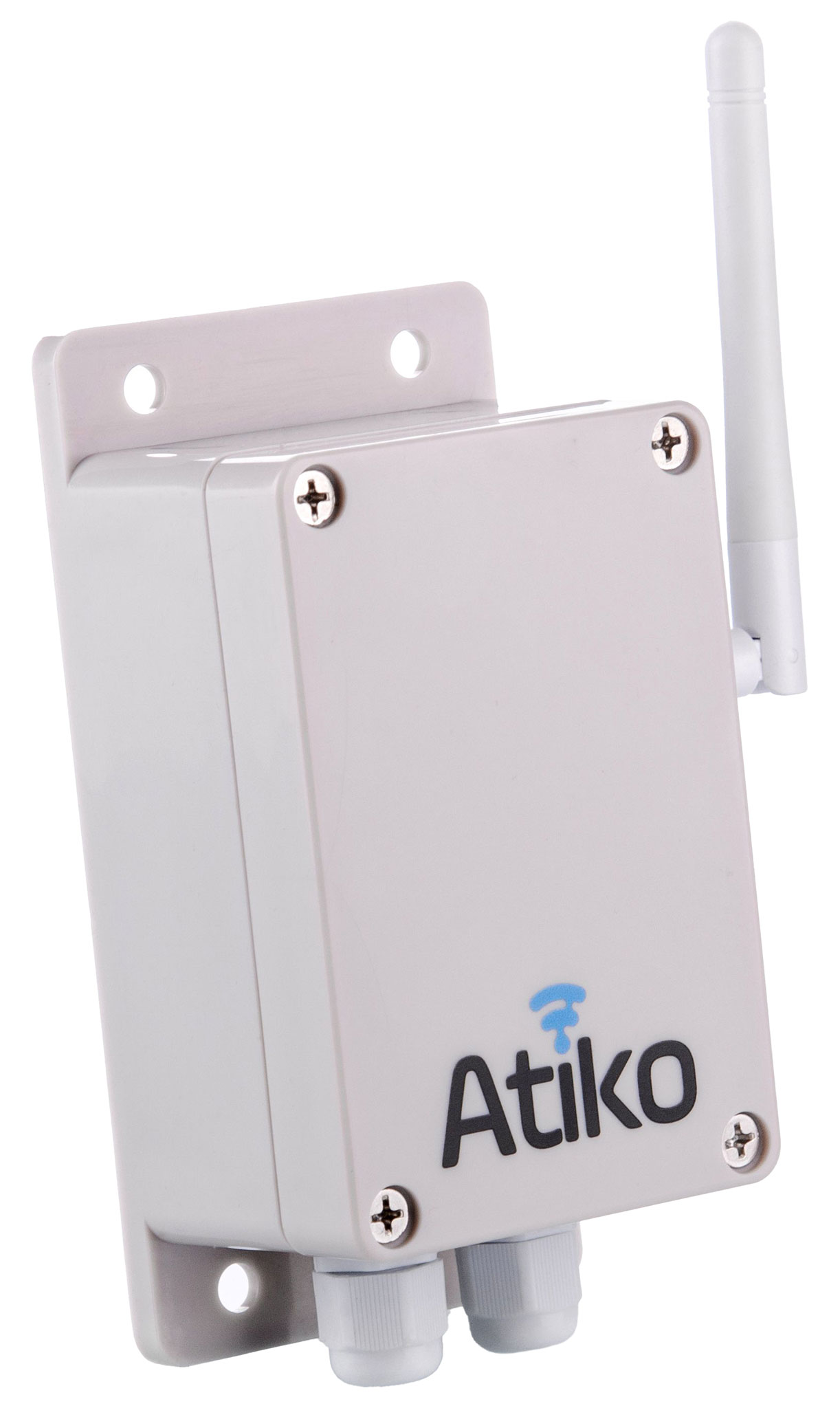

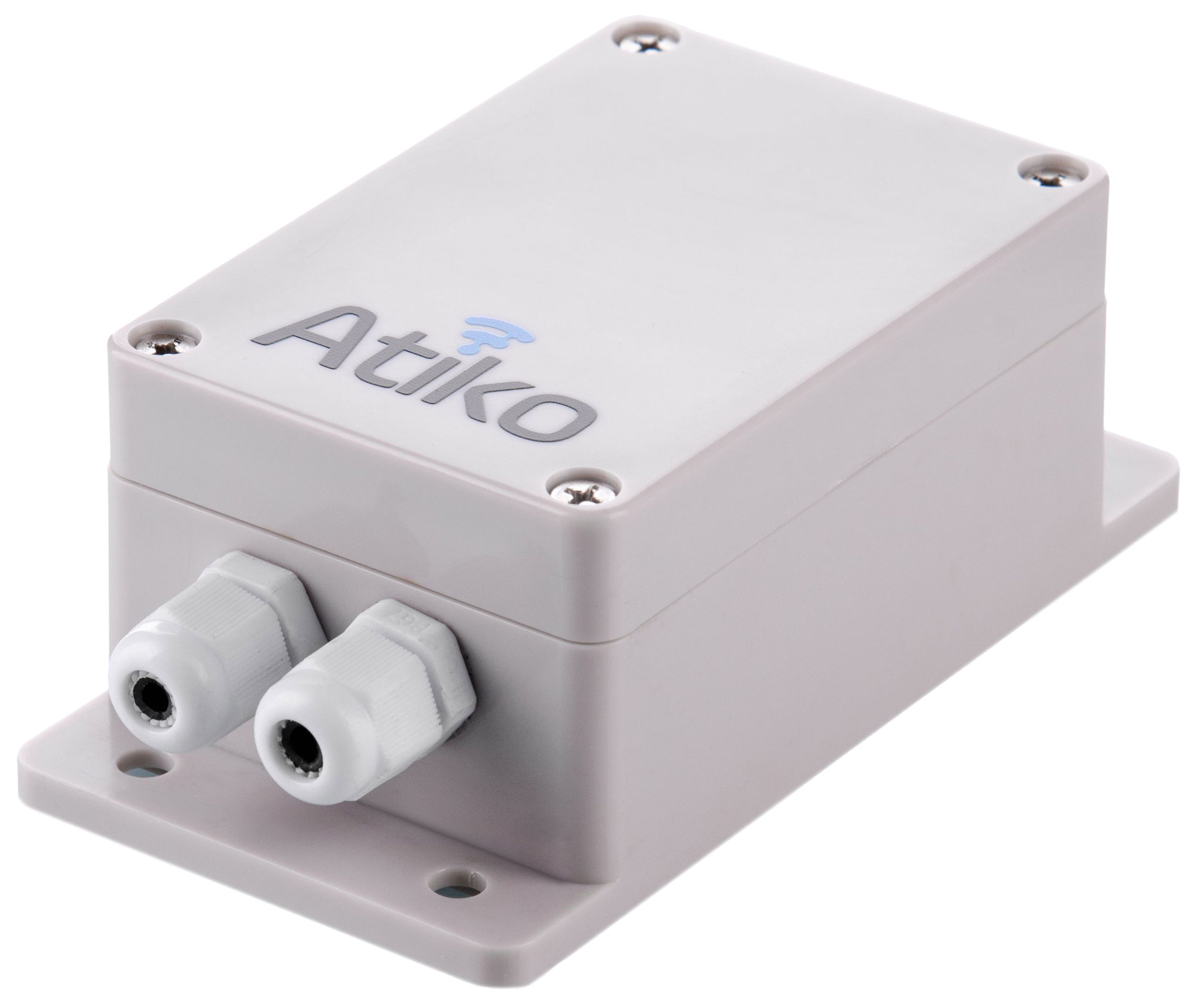

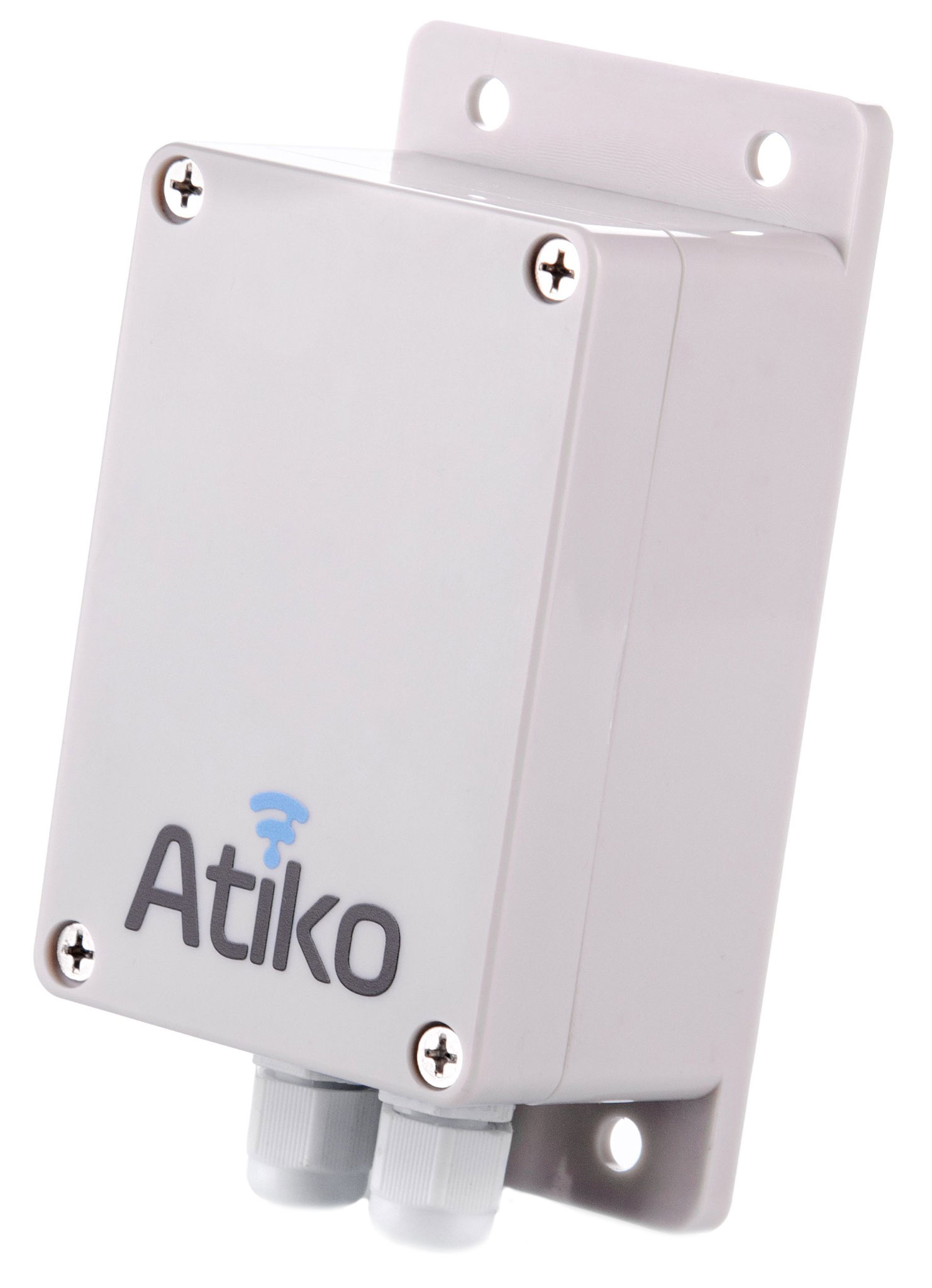

Універсальний пристрій Atiko Uni-M

  • Деталі
  • Характеристики
  • Документація

код товару: 630005

Під замовлення

0

Основні характеристики

Галузь застосування
Тип датчика
Живлення
Клас захисту
  • Деталі
  • Характеристики
  • Документація

Бренд: Atiko

Опис універсального пристрою Atiko

Пристрій, що використовується для підключення різних вимірювачів, лічильників, датчиків та ін. до мережі Internet радіоканалу передачі даних. Пристрій має виконання IP63 і може працювати у температурному діапазоні від -40 до +60°С.

Підключення зовнішніх пристроїв

Всі зовнішні електричні ланцюги підключаються через 14-контактну колодку клемну (позиція 1), має такі виводи:

  • 5 універсальних входів IN1–IN5, що настроюються;
  • 3 входи підключення негативного полюса зовнішнього джерела постійної напруги GND;
  • вхід підключення позитивного полюса зовнішнього джерела постійної напруги 7 ... 28В;
  • вхід підключення позитивного полюса зовнішнього джерела постійної напруги 5, або вихід живлення 5 при живленні від 7 до 370 В;
  • входи RX-TX підключення послідовного порту передачі даних або інтерфейсів RS-485/RS-232;
  • цифрові виходи OUT1, OUT2.

Два входи підключення зовнішнього джерела змінної напруги 85–265 або зовнішнього джерела постійної напруги 110–370 В Розташовані на платі окремо позиція 2).

Основні характеристики

  • підтримка протоколу LoRaWAN;
  • частотний діапазон 868 МГц;
  • підтримка ABP та OTAA;
  • робота в класі А або С;
  • внутрішнє джерело живлення 3,7 В (18650);
  • RS-485/RS-232 (додатково);
  • до 5 цифрових входів (макс 3,3 В);
  • до 5 аналогових входів (макс 2,5 В);
  • до 3 входів «Токова петля» (4-20 мА);
  • два цифрові виходи;
  • годинник реального часу;
  • зовнішнє живлення: DC 5 В, DC 7-28 В, DC 110-370 В, AC 85-265 В (додатково);
  • заряд внутрішньої батареї при живленні від зовнішнього джерела (додатково);
  • U.FL-R роз'єм для підключення зовнішньої антени;
  • споживання в режимі сну - до 170 мкА (при відключених цифрових входах);
  • можливість налаштування всіх функцій та оновлення програмного забезпечення через Bluetooth підключення до мобільного пристрою (телефон, планшет, ноутбук).
