Рефлектометр оптический Grandway FHO5000-D35-LS-PM-TS-FM (динамический диапазон 35/33 дБ, 1310/1550)

  • Детали
  • Характеристики

код товара: 590520

В наличии

0

Основные характеристики

Длина волны
  • Детали
  • Характеристики

Бренд: Grandway

Описание оптического рефлектометра Grandway FHO5000-D35-LS-PM-TS-FM

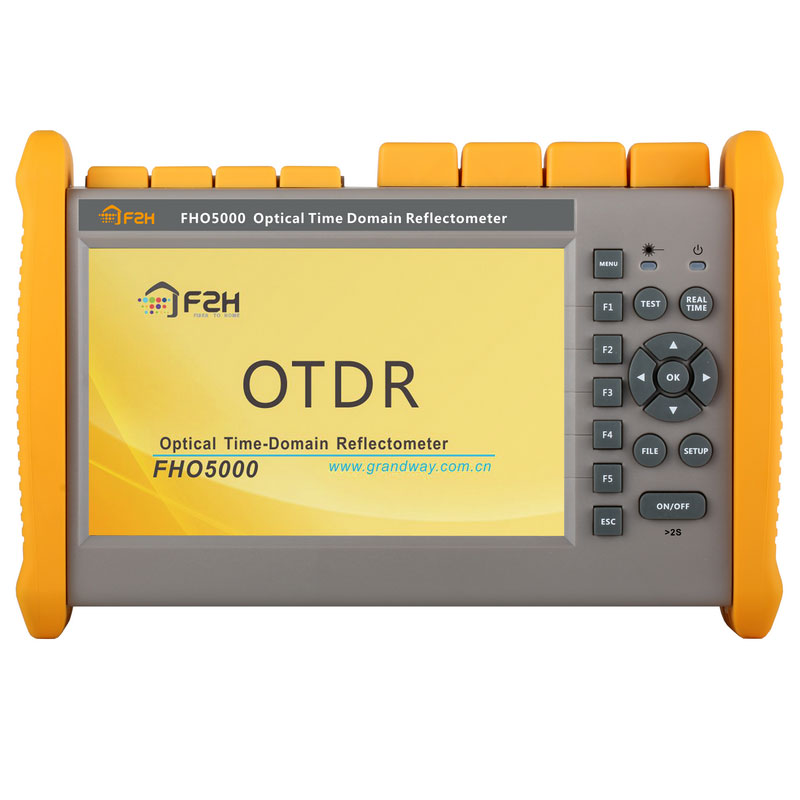

Grandway FHO5000-D35-LS-PM-TS​-FM – оптический рефлектометр (OTDR) нового поколения, предназначенный для диагностики волоконно-оптических линий связи городского и магистрального масштаба. Рефлектометр обеспечивает высокую производительность и точность измерений, предназначен для работы с одномодовым волокном дальностью до 130км. Компактные размеры и продуманный дизайн делает работу с прибором простой и удобной для пользователей с любым уровнем подготовки.

Grandway FHO5000-D35-LS-PM-TS​-FM посылает в оптическое волокно импульсы света, которые отражаясь от различных неоднородностей возвращаются в приемопередающий порт прибора с различной временной задержкой и уровнем мощности. На основе данной информации на экране прибора стоится рефлектограмма, на которой отображаются все обнаруженные события такие как: соединение коннекторов, оптическая сварка, макроизгиб, сплиттер, конец волокна. Для каждого события определяется расстояние и затухание.

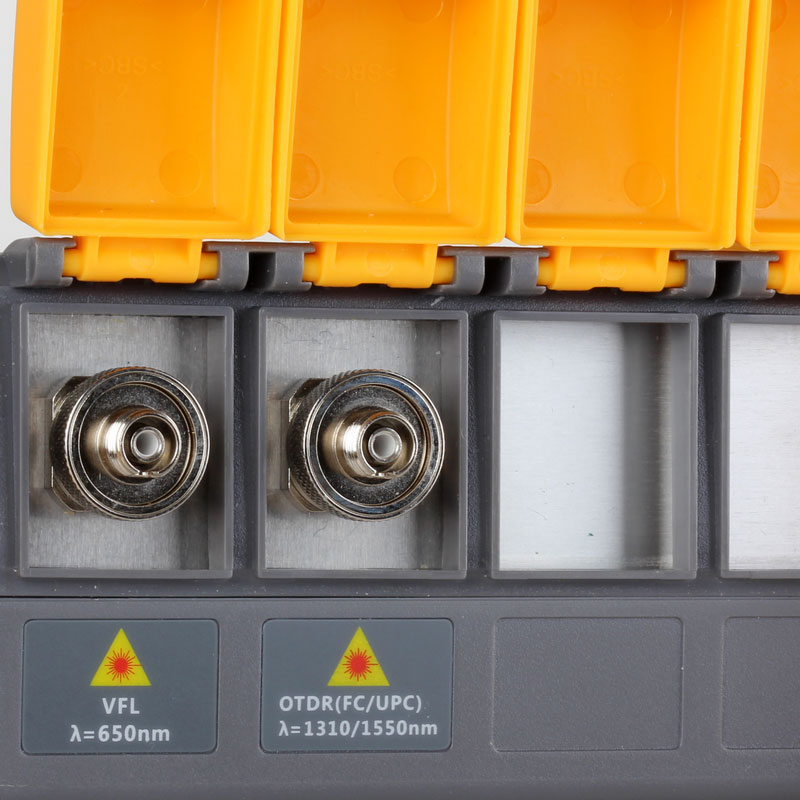

Встроенный порт определителя обрывов VFL предоставляет возможность провести визуальный контроль состояние волокна. В волокно подается свет красного спектрального диапазона на длине волны 625нм, который проходит сквозь оболочку волокна в местах ее повреждения и на макроизгибах, тем самым, позволяя визуально локализовать проблемные участки.

Особенности:

  • Продуманный дизайн, прочный корпус;
  • Компактный, легкий;
  • Режим измерений в реальном времени;
  • Контроль наличия света в волокне в целью предотвращения повреждения;
  • Встроенный определитель обрывов (в базовой комплектации);
  • Измеритель мощности (в базовой комплектации);
  • Источник излучения (в базовой комплектации);
  • Сенсорный экран (в базовой комплектации);
  • Оптический микроскоп (опция);
  • Опция Wi-Fi (опция);
  • Установка маркеров, 2шт;
  • Память на 40000 рефлектограмм;
  • Программное обеспечение для генерации отчетов.

Комплект поставки Grandway FHO5000-D35-LS-PM-TS​-FM:

  • Рефлектометр с опциями: VFL, LS, PM, TS, FM;
  • Адаптер питания 12В;
  • Аккумуляторная батарея Lithium;
  • Оптический адаптер FC;
  • USB-кабель;
  • Инструкция для быстрой настройки (eng);
  • Заводской калибровочный сертификат (eng);
  • Сумка.
Основные характеристики

  • Длина волны: 1310/1550 нм
  • Динамический диапазон: 35/33 дБ
  • Мертвая зона по затуханию (ADZ): 4 м
  • Мертвая зона по событиям (EDZ): 0,8 м
  • Ширина импульса: 3нс, 5нс, 10нс, 20нс, 50нс, 100нс, 200нс, 500нс, 1мкс, 2мкс, 5мкс, 10мкс, 20мкс
  • Количество точек выборки: 128 000
  • Разрешение по расстоянию: Минимум 0,25 м
  • Линейность: 0,05
  • Порог по потерям: 0,01 дБ
  • Разрешение по потерям: 0,001 дБ
  • Разрешение по расстоянию: 0,01 м
  • Погрешность по расстоянию: ± (1м + измеренное расстояние х3х10-5 + разрешение по выборке)
  • Определитель обрывов: 10 мВт, 2 Гц
  • Тип оптического коннектора: FC/PC
  • Память: 40 000 рефлектограмм

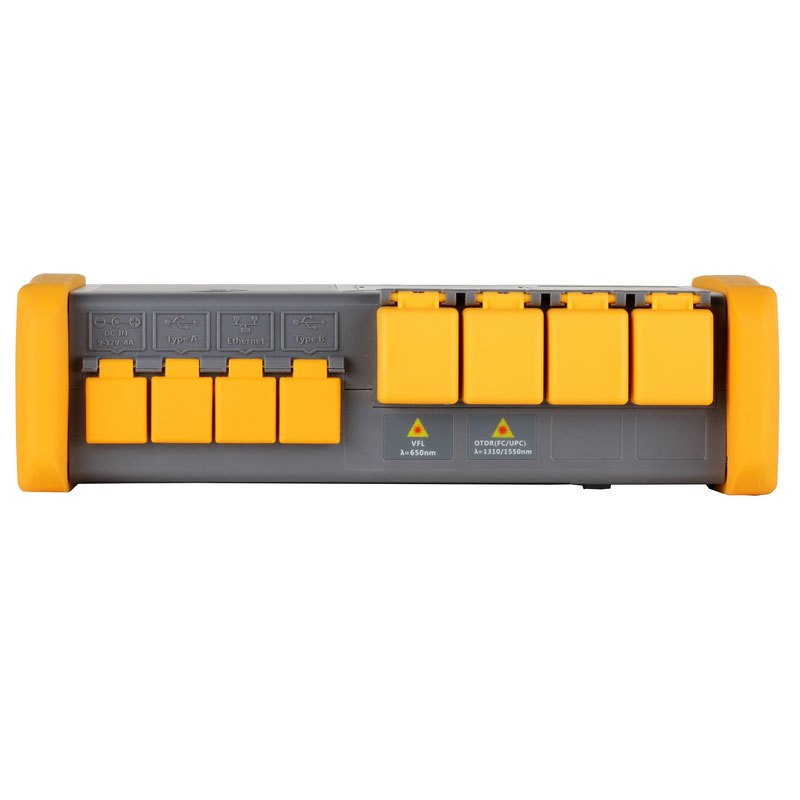

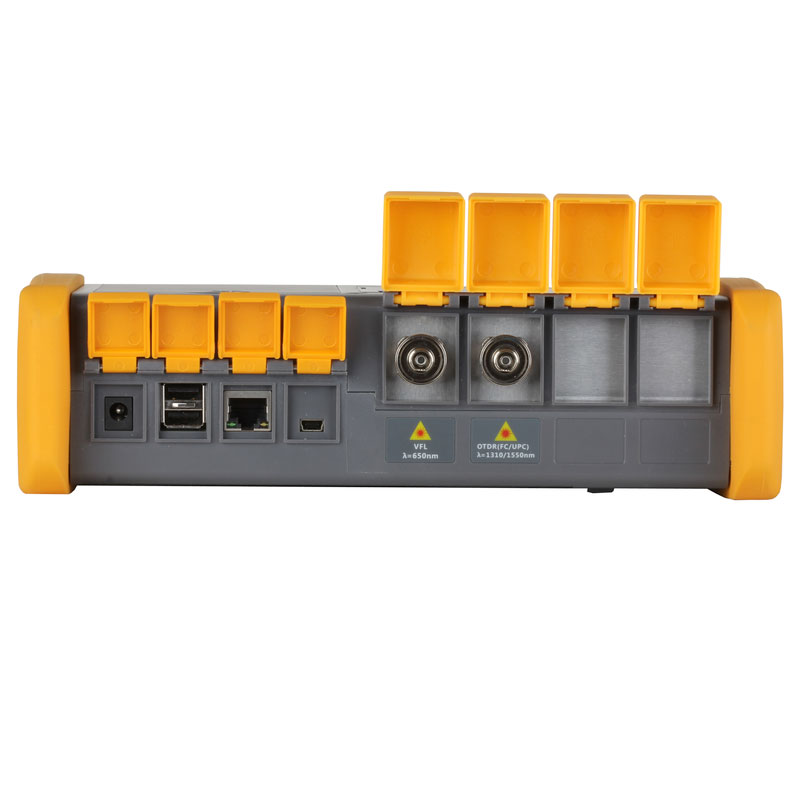

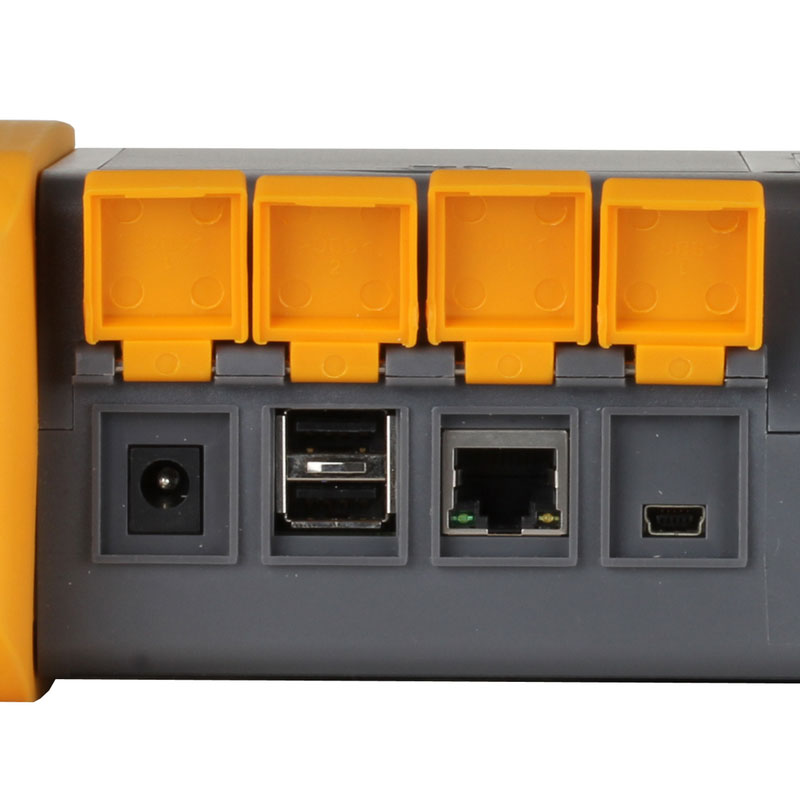

  • Интерфейсы: RJ-45-1шт, USB-3шт (тип А-2шт, тип B-1шт)

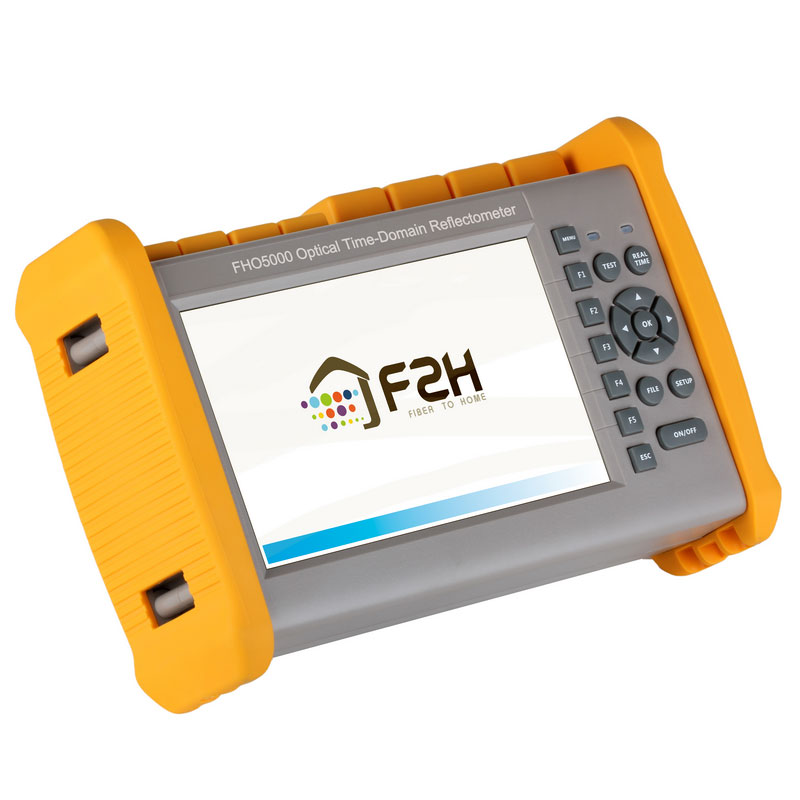

  • Экран: Цветной, TFT-LCD 7 дюймов, сенсорный
  • Питание: Сеть 220В или аккумулятор, 6 часов работы от аккумулятора
  • Температура эксплуатации: -10 до +50 оС
  • Температура хранения: -20 до +70 оС
  • Габариты: 253×168×73,5 мм
  • Вес (нетто): 1,5 кг
