Комплект плат контроля ліній гучномовців 100В BOSCH PLN-1EOL (6 шт)

код товару: 799729 Немає в наявності

Рейтинг0 із 5
(0 голосів)

(Нет голосов)
Ціна з ПДВ: 7 703,60 грн

Бажаєте дізнатись умови оптових закупівель? Залиште заявку на В2В-порталі і фахівці нашої компанії зв'яжуться з Вами.

Бренд: BOSCH

Опис моделі BOSCH PLN-1EOL

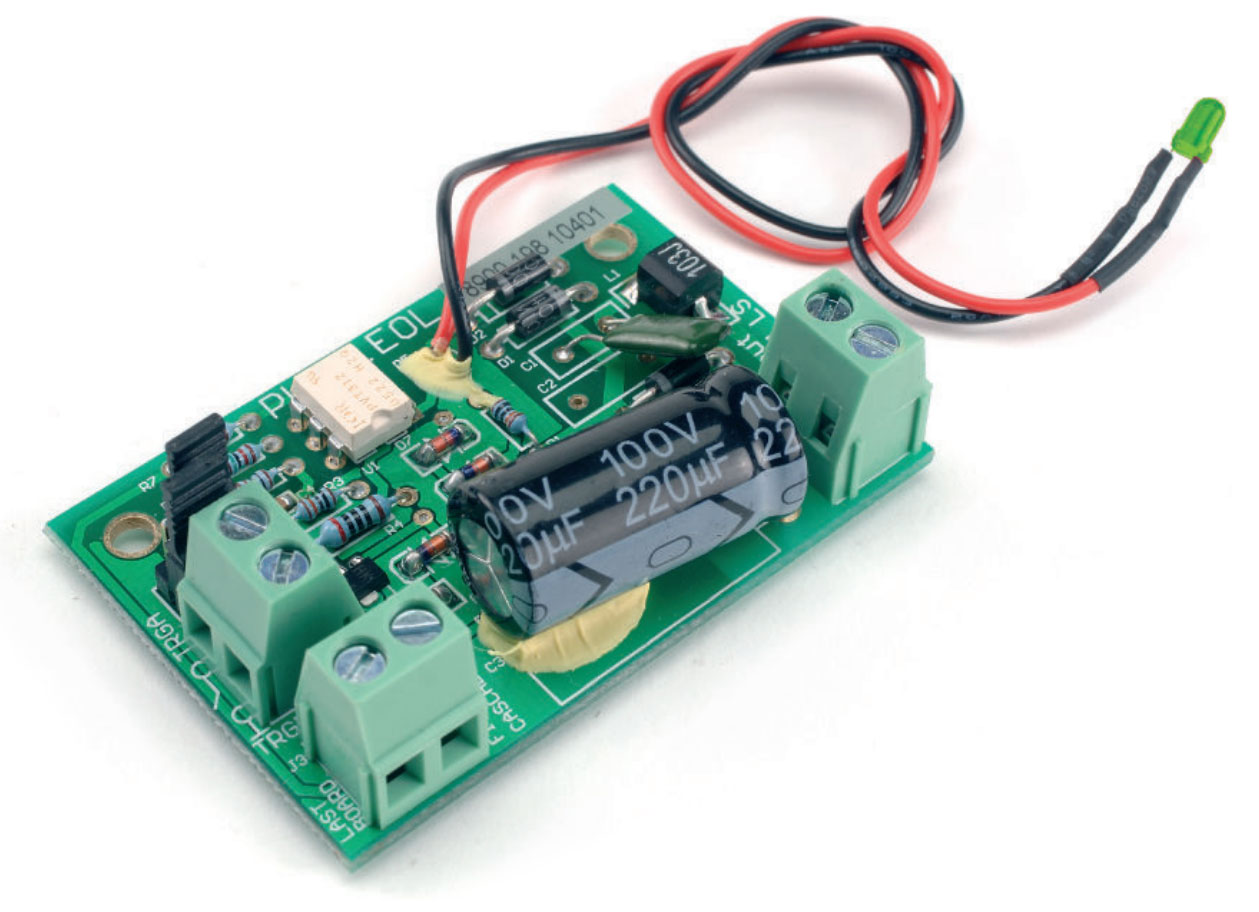

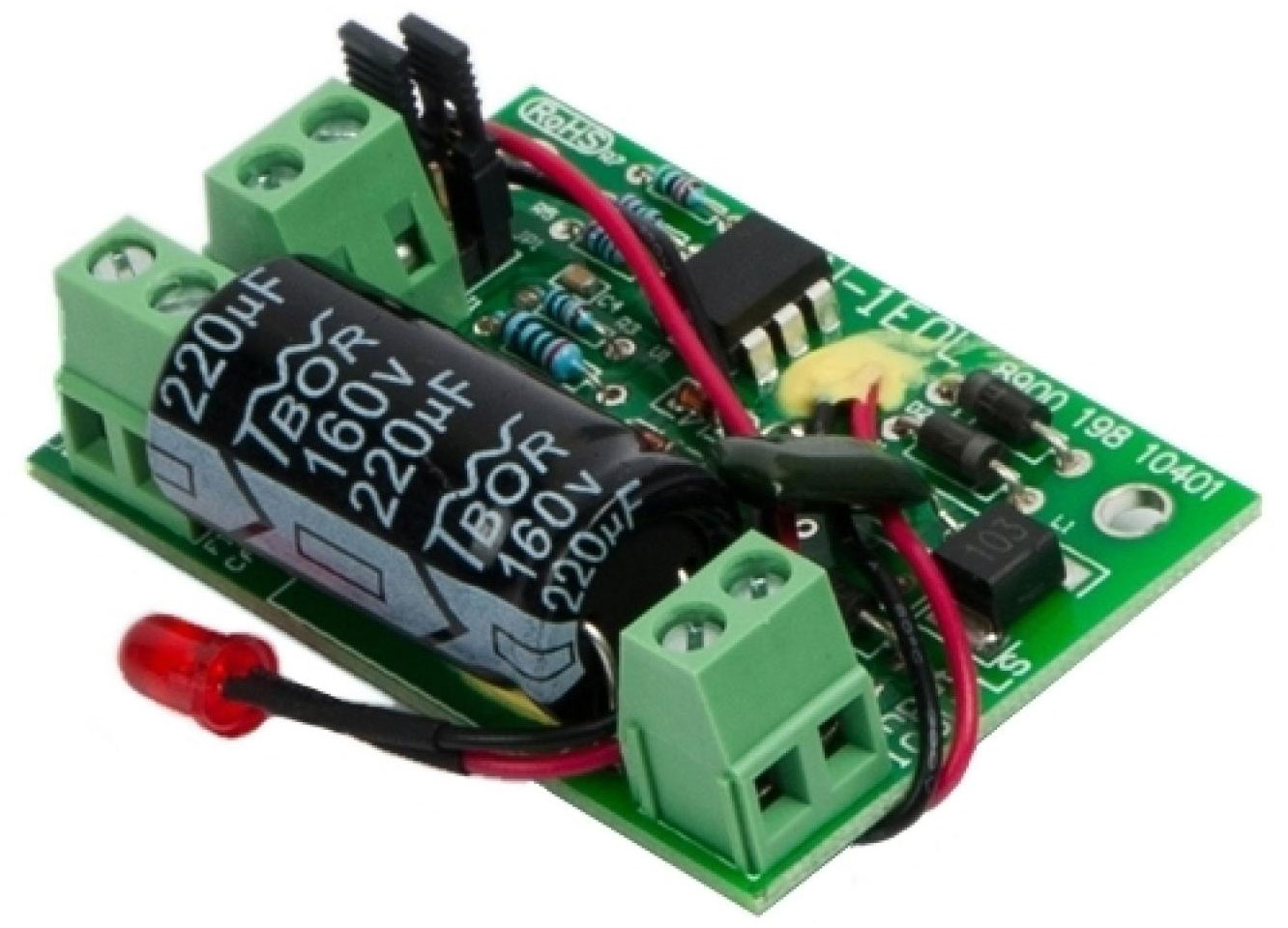

Плата контролю ліній Plena являє собою друковану плату, призначену для виявлення контрольного сигналу 20 кГц, що генерується контрольованою системою голосового й аварійного оповіщення. Після виявлення сигналу 20 кГц (контрольного) понад 5 В вона активує перемикач без напруги, а також світлодіодний індикатор для візуального підтвердження операції.

Функції:

Плати контролю ліній Plena визначають наявність тонового сигналу на лінії гучномовця. Плата підключається до кінця лінії гучномовця і виявляє контрольний сигнал 20 кГц. Це пілотний сигнал завжди присутній в лінії: при відтворенні фонової музики, при трансляції оголошення і при відсутності корисного сигналу.

Сигнал 20 кГц не чутний і має дуже низький рівень (-20 дБ). При виявленні контрольного сигналу загоряється світлодіодний індикатор і замикається контакт на платі. При відсутності контрольного сигналу контакт розмикається, а світлодіодний індикатор гасне. Для підключення на кінці лінії гучномовців контролюється вся лінія. Присутність контрольного сигналу не залежить від кількості гучномовців в лінії, навантаження на лінію або ємнісного опору лінії. Контакт може бути підключений до системи голосового оповіщення, наприклад, Bosch Voice Alarm System, для виявлення несправностей в лінії гучномовця і повідомлення про них.

До одного входу можуть бути послідовно підключені декілька плат контролю ліній. Це дозволяє здійснювати моніторинг лінії гучномовця з декількома гілками. Оскільки фонова музика містить також контрольний сигнал 20 кГц, немає необхідності переривати фонову музику.

Електричні характеристики:

  • Вхід 1 x:
    • Напруга: Лінія гучномовця 100 V
    • Поріг виявлення: 5-50 В при 20 кГц
  • Вихід 2 x:
    • Індикатор: Зелений світлодіодний індикатор
    • Контакт: Відмовостійкий нормально замкнутий
    • Двополюсний МОП-перемикач: 250 В, 190 мА макс.
    • Поріг виявлення * 5-50 В при 20 кГц (контакт і індикатор) * Граничні значення для індикатора
Механічні характеристики:

  • Розміри (В x Ш x Г): 17 x 60 x 40 мм
  • Монтаж: WLS II
  • Маса: Приблизно 40 г
Умови експлуатації:

  • Робоча температура: від -10 ºC до +55 ºC
  • Температура зберігання: від -40 ºC до +70 ºC
  • Відносна вологість: <95%
