Рефлектометр оптичний Grandway FHO1000-D28 динамічний діапазон 28/26дБ, 1310/1550.

код товару: 590562 В наявності

Рейтинг 5 із 5
(1 голосів)

Голосуют - 1 Тут рейтинг - 5
Інше в розділі “Зварювальне та вимірювальне обладнання”
Ціна з ПДВ: 18 753,00 грн

Бажаєте дізнатись умови оптових закупівель? Залиште заявку на В2В-порталі і фахівці нашої компанії зв'яжуться з Вами.

Бренд: Grandway

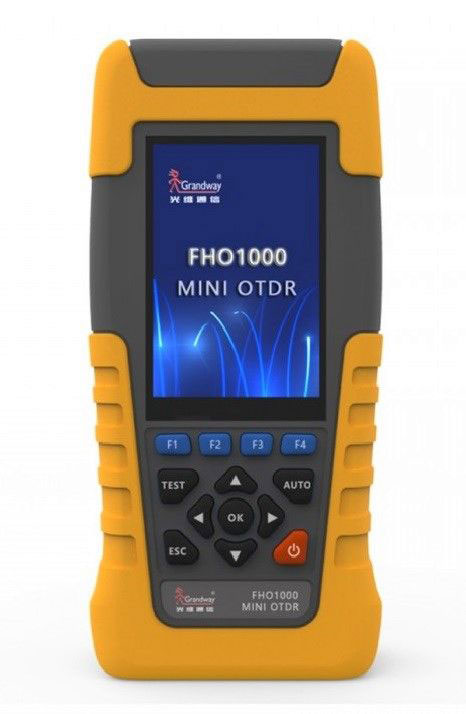

Опис моделі FHO1000 OTDR

FHO1000 OTDR - це новітній інтелектуальний OTDR від Grandway. Хоча це портативний рефлектометр, він може вимірювати довжину оптичного волокна понад 100 км. При тестуванні оптичного волокна на короткі відстані, з чудовими характеристиками мертвої зони 1 м / 4 м, можна чітко розрізнити всі види з'єднувачів, втрати на затухання та інші події.

FHO1000 оснащений рефлектометром з двома довжинами хвиль 1310 і 1550 нм, вимірником оптичної потужності, стабільним лазерним джерелом -10 мВт VFL, тестером витої пари ліній RJ45 і іншими функціями.

У той же час він має бездротове з'єднання по Bluetooth і підтримує сполучення з мобільними телефонами.

Особливості:

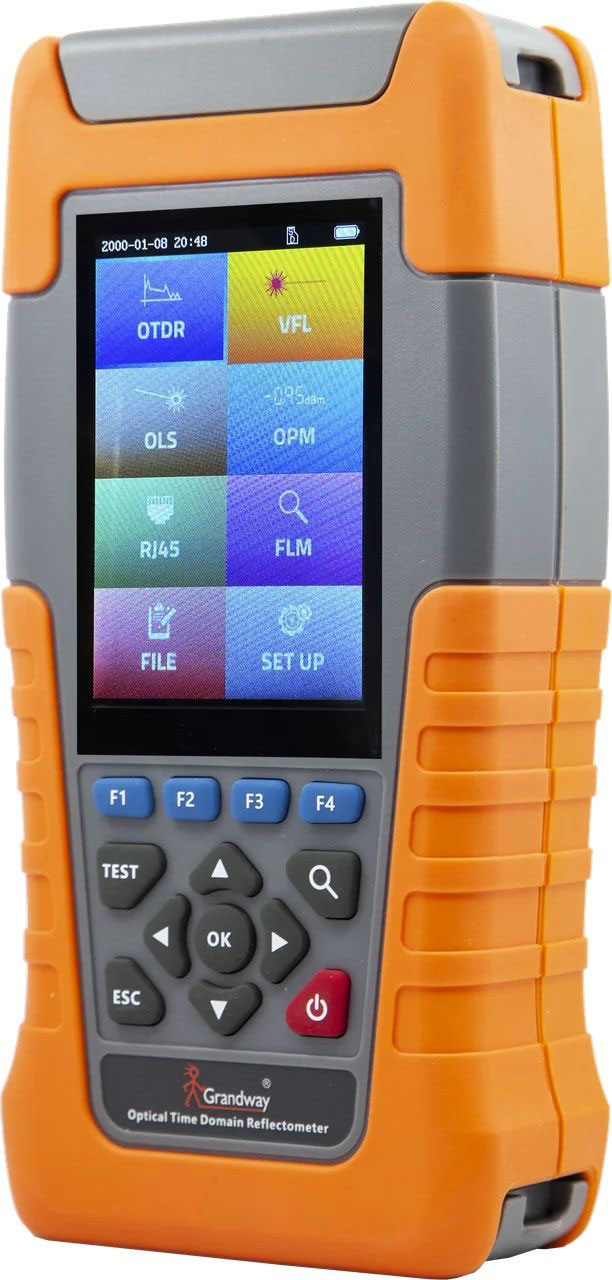

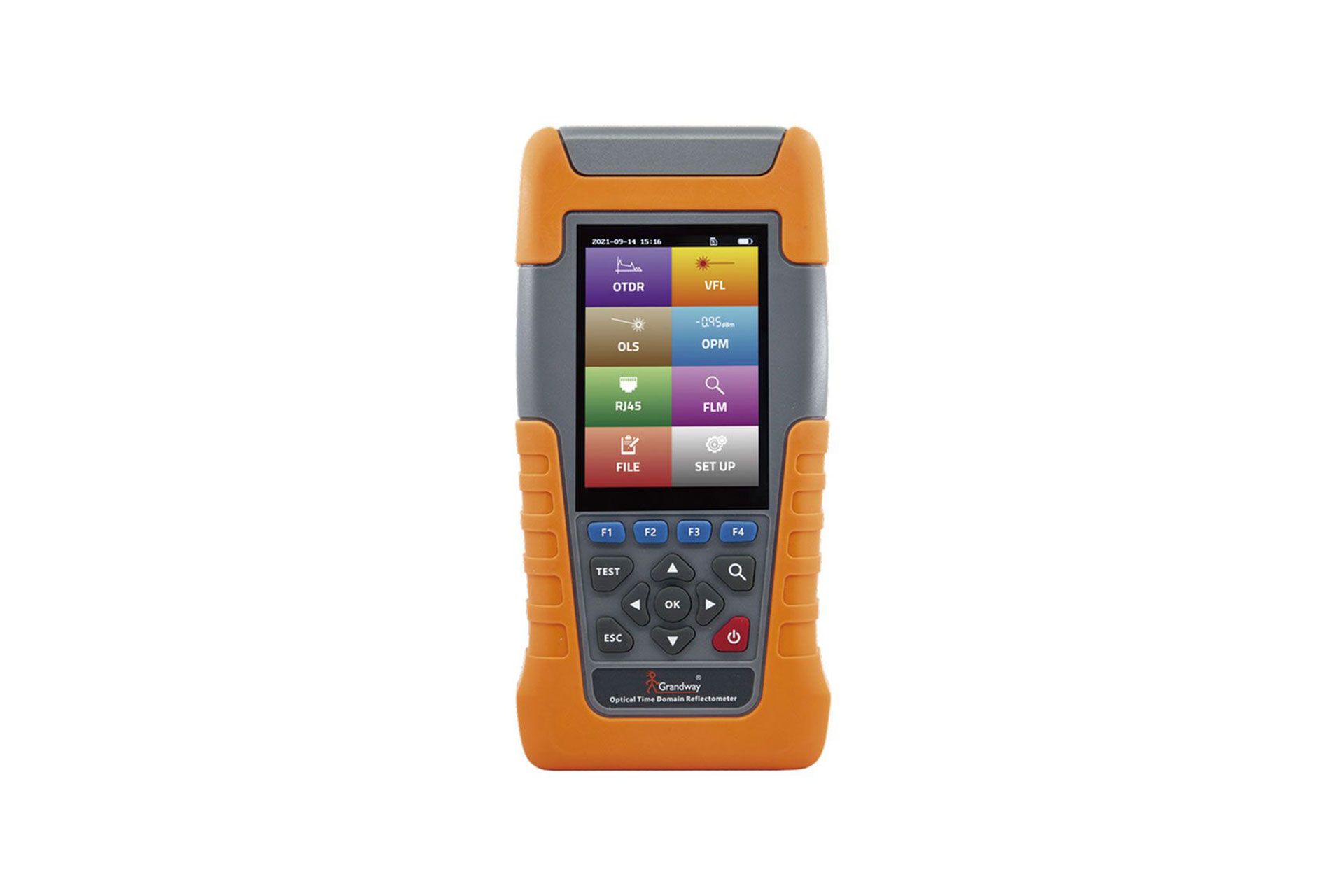

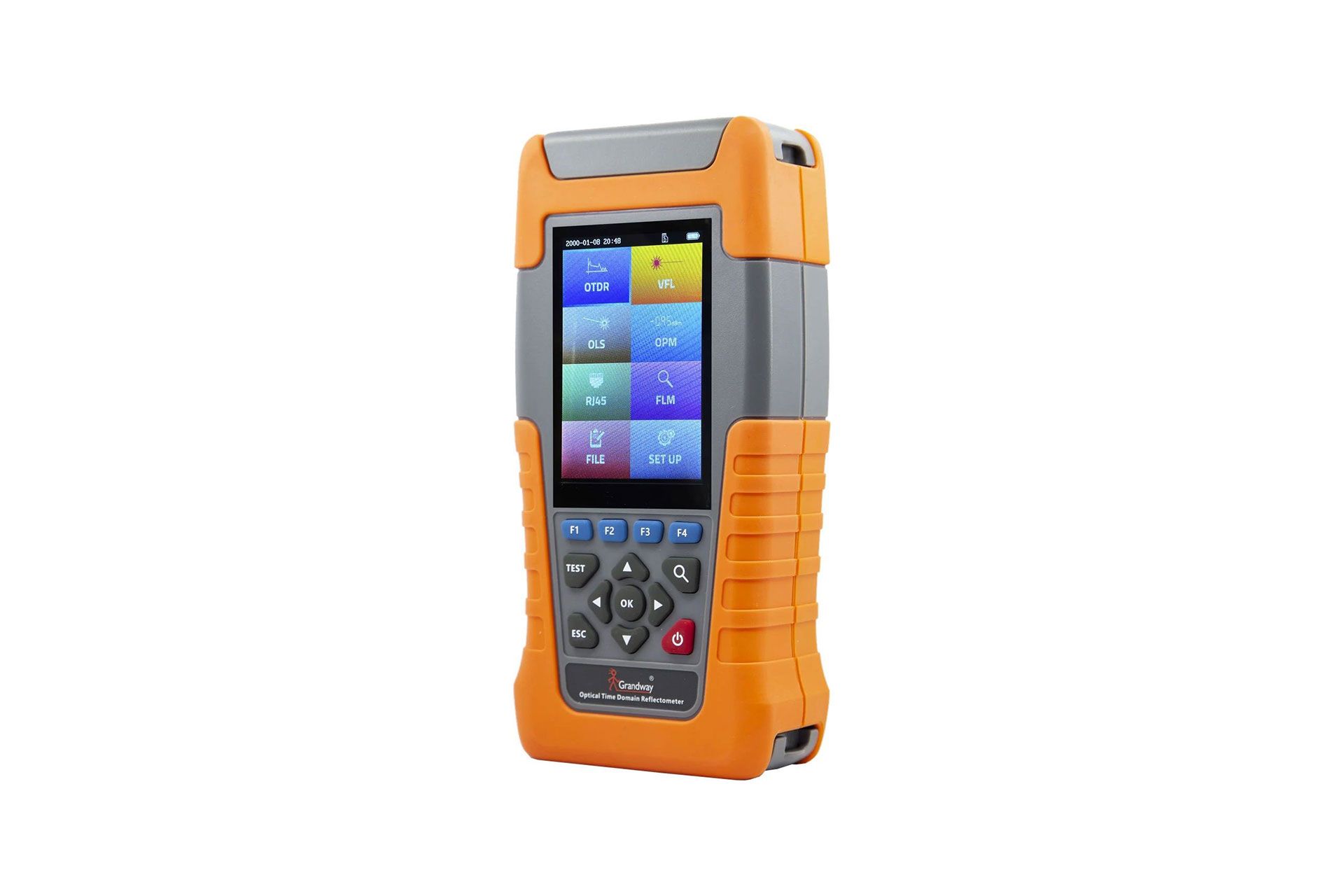

  • 3.5 дюйма (75 мм x 50 мм) кольоровий LCD дисплей
  • Портативний дизайн, зручний для перенесення.
  • Стабільний лазерний джерело 10 мВт VFL,
  • Вимірювач оптичної потужності
  • Перевірка послідовності ліній RJ45 і інші функції.
  • Високоточний рефлектометр з короткою мертвою зоною може точно тестувати всі види безперервних з'єднувачів і точки загасання в лінії.
  • Динамічний діапазон - 28 дБ, при вимірюванні оптичного волокна на відстані більше 100 км.
  • Bluetooth-з'єднання з мобільним телефоном підтримує швидку передачу тестових файлів на мобільний телефон.
  • Ступінь захисту - IP52
Відео по FHO1000 OTDR


Основні характеристики

  • Тип волокна: SMF (ITU-T G.652)
  • Довжина хвилі 1310 ± 20 нм / 1550 ± 20 нм
  • Динамічний діапазон: 28/26 дБ
  • Діапазон випробувань: 1 км, 2 км, 5 км, 10 км, 20 км, 40 км, 80 км, 120 км
  • Ширина імпульсу: 3 нс / 5 нс / 10 нс / 30 нс / 50 нс / 100 нс / 275 нс / 500 нс / 1 мкс / 2 мкс / 5 мкс / 10 мкс / 20 мкс
  • Мертва зона події: ≤1 м
  • Мертва зона по загасанню: ≤4 м
  • Показник заломлення: 1,30000 ~ 1,70000
  • Точки відбору проб: 64000
  • Точність вибірки: 0,05 м (1 км)
  • Точність відстані: y ± (1м + випробувальне відстань × 3 × 10-5 + дозвіл вибірки) (виключаючи похибка IOR)
  • Точність втрат: 0,1 дБ
  • Лінійність: 0,1 дБ
  • Точність відображення: ± 2 дБ
Відображення подій

  1. Кінець волокна
  2. Подія відображення
  3. Втрати при зварюванні
Технічні характеристики

  • VFL Робоча довжина хвилі: 650 ± 10 нм
  • Вихід: 10 мВт, CW / 1 Гц / 2 Гц
  • Стабільна робоча довжина хвилі OLS 1310 ± 20 нм / 1550 ± 20 нм
  • Вихід> -13 дБм, CW / 270 Гц / 1 кГц / 2 кГц
  • OPM Каліброване довжина хвилі: 850/1300/1310/1490/1550/1625/1650 нм
  • Діапазон тестування: -70 ~ + 10 дБм
  • Тест послідовності ліній RJ45 Стандарт TIA568-A і TIA568-B

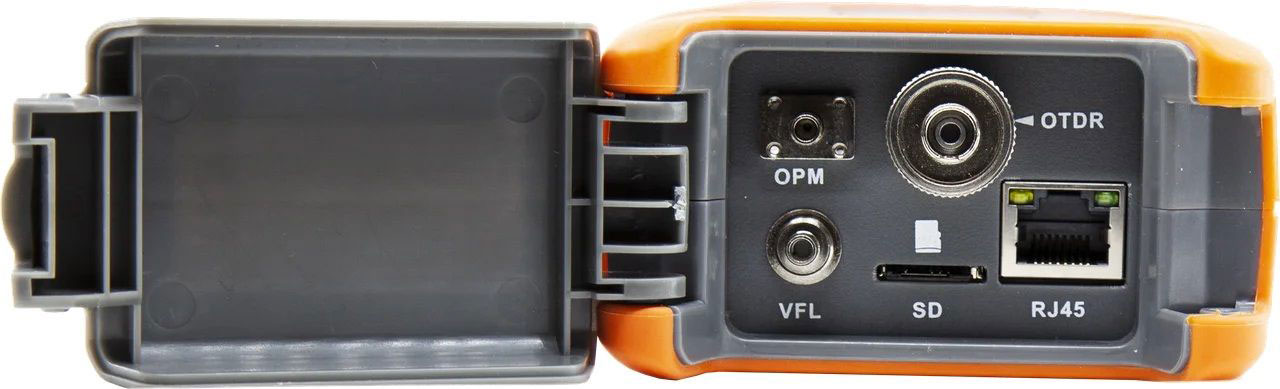

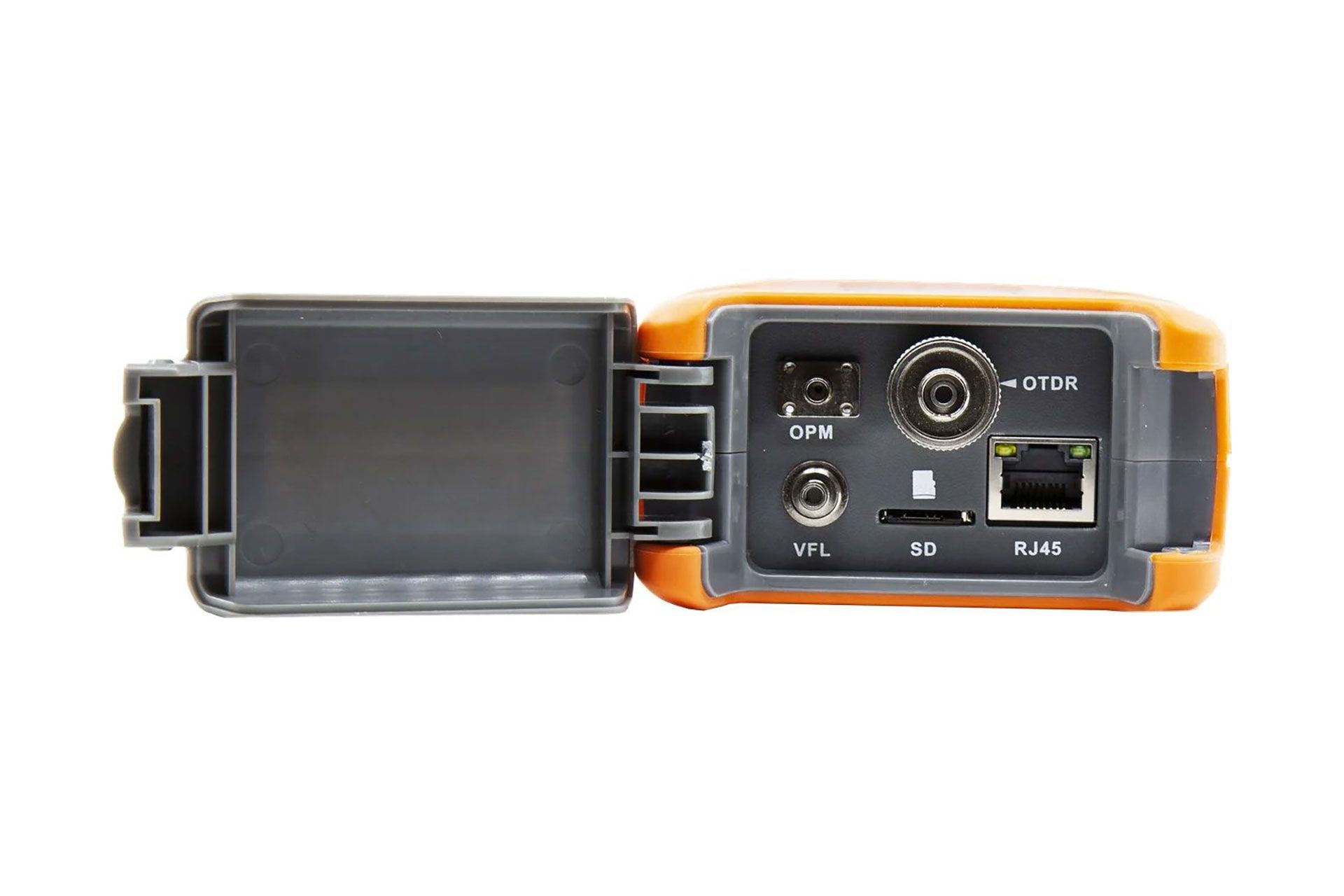

  • Оптичний інтерфейс OTDR: стандартний FC / UPC, додатковий SC / UPC, FC / APC, SC / APC
  • VFL: універсальний порт 2,5 мм
  • OLS: спільне використання порту OTDR
  • OPM: універсальний порт 2,5 мм

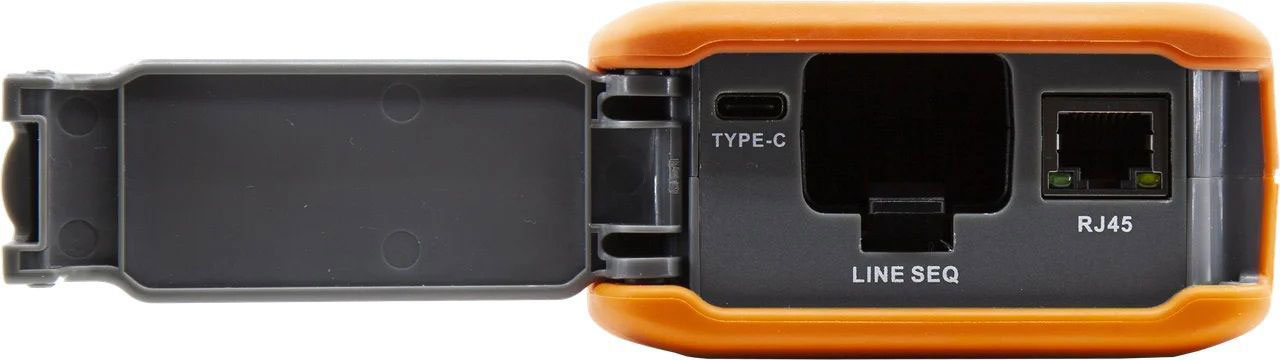

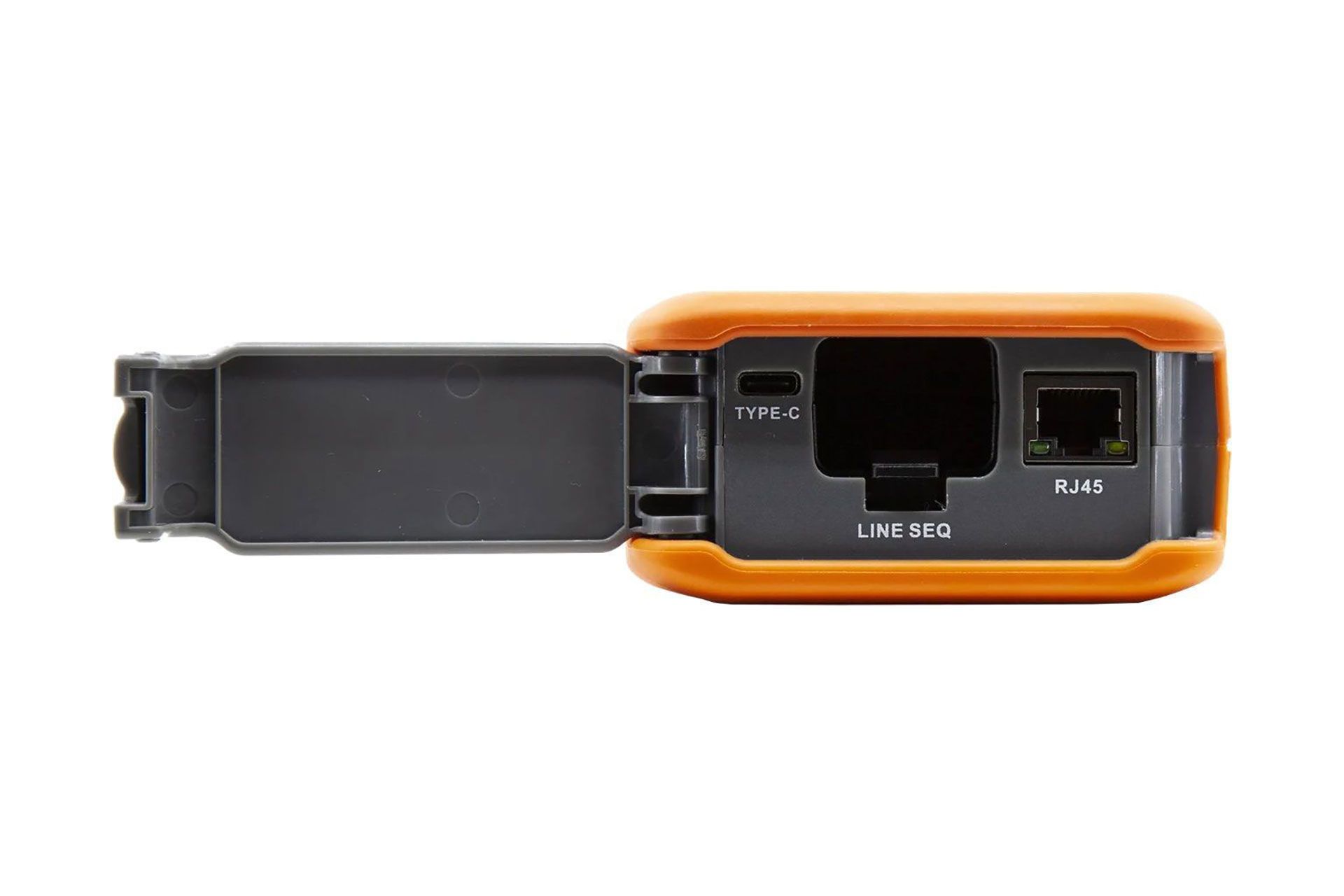

  • Інтерфейс: Порт RJ45 × 2, віддалений модуль RJ45, USB Type-C
  • Бездротовий: Bluetooth
  • Зберігання даних: Знімна карта Micro SD ємністю 8 ГБ
  • Батарея: літієва батарея 8000mAh
  • Робоча вологість: 0 ~ 85% (без конденсації)
  • Робоча температура: -10 ~ 50 ℃
  • Розмір: 192,9 × 93,8 × 47 мм
  • Вага: 0,57 кг

  1. умови випробування мертвої зони: поворотні втрати мертвої зони події> -45 дБ, поворотні втрати мертвої зони загасання> -55 дБ.
  2. колір корпусу виробу необов'язково фіолетовий / синій / оранжевий.
