Опис моделі BOSCH LBB1990/00

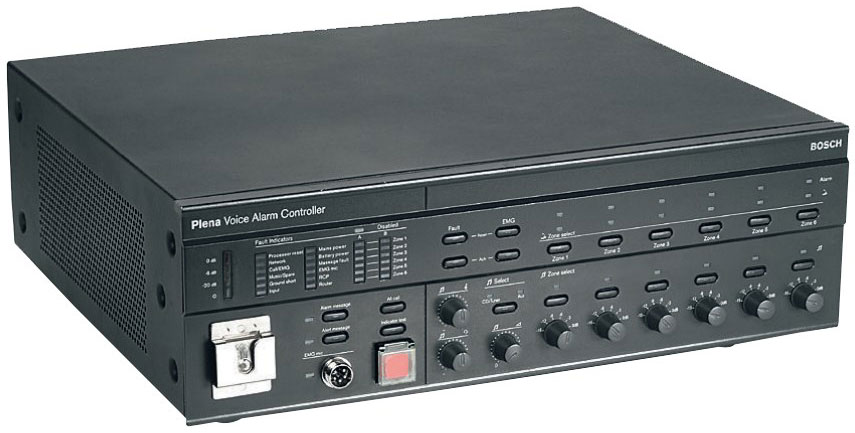

Контролер Bosch Plena являє собою центральний елемент системи голосового й аварійного оповіщення. Він є основою системи Plena Voice Alarm System і відповідає вимогам IEC 60849, включаючи повний контроль над системою, контроль над лініями гучномовців, мікрофон екстреного зв'язку на передній панелі і менеджер повідомлень.

Повідомлення можна об'єднувати, що розширює можливості застосування попередньо записаних оголошень і повідомлень про евакуацію. Контролер можна використовувати в якості автономної системи з шістьма зонами або розширити до 60 зон з використанням додаткових шестизонних маршрутизаторів. До системи можна підключити до восьми станцій передачі оголошень. З'єднання виконуються за допомогою стандартних роз'ємів RJ45 і екранованих кабелів CAT-5.

Вбудований підсилювач потужністю 240 Вт забезпечує канал екстрених оголошень і канал фонової музики. До системи можуть бути додані додаткові підсилювачі Plena для забезпечення двоканальної роботи або додаткової потужності, якщо загальна споживана потужність перевищує 240 Вт (максимум 480 Вт на шість зон). Всі підсилювачі контролюються. Аудіовихід використовує стандартну аналогову комутацію аудіоканалів напругою 100 В для забезпечення повної сумісності з обладнанням для систем голосового оповіщення сімейства Plena і гучномовцями Bosch, сумісними зі стандартами EVAC. Система легко налаштовується за допомогою DIP-перемикачів, якими встановлюються базові функції, або за допомогою ПК, що дозволяє виконувати більш складні настройки.

Основні характеристики

  • напруга - 230/115 В змін. струму, ± 15%, 50/60 Гц
  • пусковий струм - 8 A
  • максимальна споживана потужність - 600 ВА
  • джерело живлення - від батареї
  • напруга - 24 В пост. струму, + 20% / -10%
  • макс. ток - 14 A
  • вихідна потужність (rms / макс.) - 240 Вт / 360 Вт
  • зниження потужності на резервному живленні - -1 дБ
  • частотна характеристика - від 60 Гц до 18 кГц (+ 1 / -3 дБ при -10 дБ при опор. номін. вих. потужності)
  • спотворення - <1% при номінальній вихідній потужності, 1 кГц
  • регулювання низьких частот - -8 / + 8 дБ при 100 Гц
  • регулювання високих частот - -8 / + 8 дБ при 10 кГц
  • мікрофонний / лінійний вхід - 1 x
  • з'єднувач - 6,3-міліметрове гніздо XLR
  • чутливість - 1 мВ (мікрофон), 1 В (лінія)
  • опір -> 1 кОм (мікрофонний); > 5 кОм (лінійний)
  • сигнал / шум (фікс. при макс. рівні гучності) -> 63 дБ (мікрофонний),> 70 дБ (лінійний)
  • сигнал-шум (фікс. при мінімальній кількості. рівні / викл.) -> 75 дБ
  • коефіцієнт ослаблення синфазного сигналу -> 40 дБ (від 50 Гц до 20 кГц)
  • запас за рівнем -> 25 дБ
  • фільтр мовних частот - -3 дБ при 315 Гц, фільтр верхніх частот, 6 дБ/окт
  • джерело фантомного живлення - 12 В (тільки мікрофонний)
  • рівень включення голосової активації - VOX -20 дБ (100 мкВ мікрофон / 100 мВ лінія) або через вхідний контакт
  • обмежувач - авто
  • лінійний вхід - (джерело фонової музики і комп'ютерна станція передачі оголошень)
  • з'єднувач - роз'єм типу «тюльпан», перетворення стерео в моно, несиметричний
  • чутливість - 200 мВ
  • опір - 22 кОм
  • сигнал / шум (фікс. при макс. рівні гучності) -> 70 дБ
  • сигнал-шум (фікс. при мінімальній кількості. рівні / викл.) -> 75 дБ
  • запас за рівнем -> 25 дБ
  • входи управління - 12 x (6 надзвичайних, 6 службових входів)
  • роз'єми - MC 1,5 / 14-ST-3,5
  • активація - Програмована
  • контроль - На надзвичайних входах, програмований
  • метод контролю - Послідовний/паралельний резистор
  • вхід - 100 В
  • з'єднувач - MSTB 2,5 / 16-ST
  • споживана потужність - 1000 Вт
  • вихід для магнітофона - 1 x
  • з'єднувач - тюльпан, 2x моно
  • номінальний рівень - 350 мВ
  • опір - <1 кОм

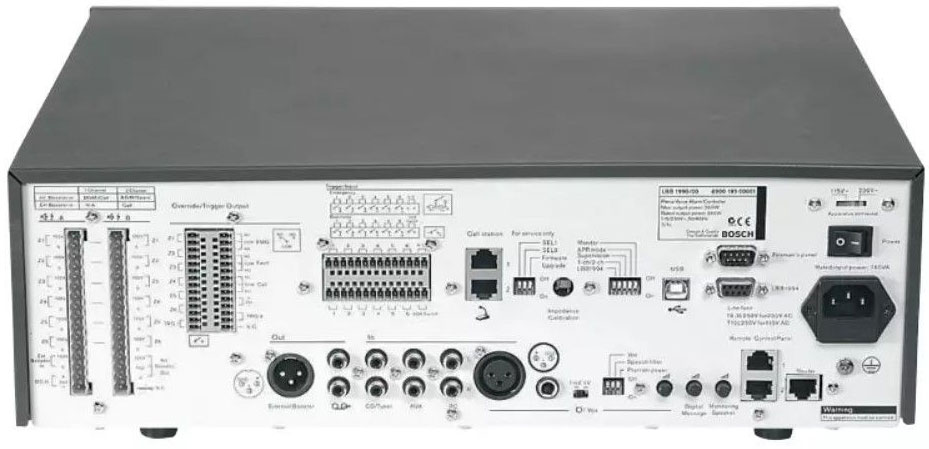

Виходи гучномовця

  • роз'єми - MSTB 2,5 / 16-ST, плаваючий
  • вихід - 100 В 700 Вт номінальний. для кожної зони
  • типи корекції гучності - 3-провідний, 4-провідний (24 В), 4-провідний відмовостійкий
Вихідні контакти

  • тип роз'єму - MC 1,5 / 14-ST-3,5
  • номінальний струм - 250 В 7 A, без напруги
  • реле, активується в надзвичайній ситуації - NO / COM / NC
  • реле, активується за викликом - NO / COM / NC
  • реле сигналізації про несправності - NO / COM / NC відмовостійке (з нормальним струмом)
  • реле загального призначення - NO / COM
Енергоспоживання від мережі

  • макс. потужність - 550 Вт, -3 дБ - 440 Вт; -6 дБ - 340 Вт
  • контрольний сигнал * - 136 Вт
  • неактивний - 60 Вт
Енергоспоживання від джерела 24 В пост. струму

  • макс. потужність - 14,0 A (336 Вт); -3 дБ - 12,5 A (300 Вт); -6 дБ - 9,5 A (228 Вт)
  • контрольний сигнал * - 2,5 A (60 Вт)
  • неактивний - 0,9 A (22 Вт)
Повідомлення

  • формат даних - файл WAV, 16-біт, PCM, моно
  • підтримувані частоти дискретизації (ФС): 24 / 22,05 / 16/12 / 11,025 / 8 кГц
Частотна характеристика

  • при ФС = 24 кГц - від 100 Гц до 11 кГц (+1 / -3 дБ)
  • при ФС = 22,05 кГц - від 100 Гц до 10 кГц (+1 / -3 дБ)
  • при ФС = 16 кГц - від 100 Гц до 7,3 кГц (+1 / -3 дБ)
  • при ФС = 12 кГц - від 100 Гц до 5,5 кГц (+1 / -3 дБ)
  • при ФС = 11,025 кГц - від 100 Гц до 5 кГц (+1 / -3 дБ)
  • при ФС = 8 кГц - від 100 Гц до 3,6 кГц (+1 / -3 дБ)
  • спотворення - <0,1% при 1 кГц
  • сигнал / шум (фікс. при макс. рівні гучності) -> 80 дБ
  • обсяг пам'яті - 16 Мб, флеш-пам'ять
  • час запису / відтворення - 1000 секунд при ФС = 8 кГц, 333 секунди при ФС = 24 кГц
  • кількість повідомлень - макс. 255
  • контроль флеш-пам'яті - метод контрольних сум
  • контроль ЦАП - контрольний сигнал 1 Гц
  • термін зберігання даних -> 10 років
Механічні характеристики

  • розміри (В x Ш x Д) - 144 x 430 x 370 мм (19' ширина, 3U висота)
  • вага - прибл. 15 кг
  • монтаж - в стійку 19'
Умови експлуатації

  • робоча температура - від -10 ºC до +55 ºC
  • відносна вологість - <95%
* 20 кГц -20дБ з максимальним навантаженням гучномовця
