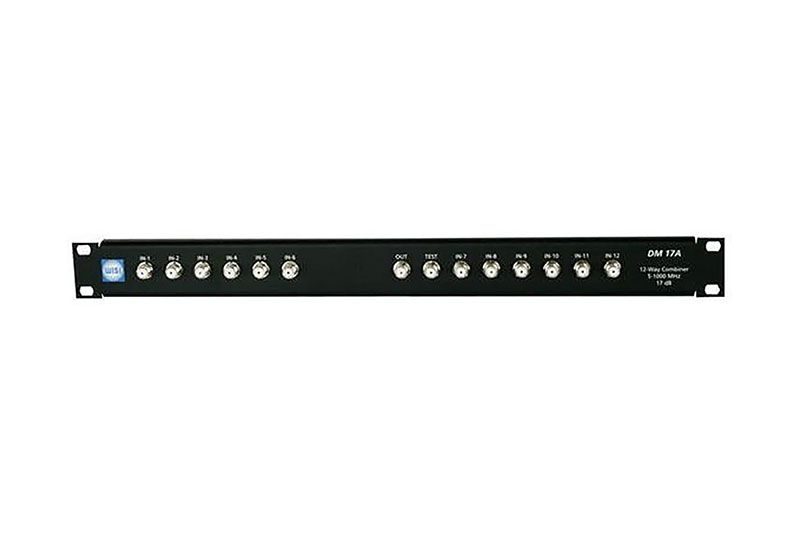

Вихідний суматор WISI DM 17A (12:1 RF)

  • Деталі
  • Характеристики
  • Документація

код товару: 221109

Під замовлення

0

Основні характеристики

Кількість виходів
  • Деталі
  • Характеристики
  • Документація

Бренд: WISI

Опис суматора WISI DM 17A (12:1 RF)

DM 17 A - це пасивний комбайнер. Через його компактну конструкцію можна встановити його в шафу. Діапазон частот становить 5… 1000 МГц, має низькі втрати.

Вхідний і вихідний імпеданс становить 75 Ом. Для зручного моніторингу на передній панелі доступно тестове підключення у F-технології.

Основні характеристики

  • Діапазон частот 5 ... 1000 МГц
  • Вхідний опір 75 Ом
  • Втрата відшкодування входу> тип 18 дБ, хв. 14 дБ
  • Number of taps 12
  • Вихідний опір 75 Ом
  • Витрати на виході >18 дБ, мин. 13 дБ
  • Tap loss IN-Out 1 ... 12 <18 дБ (± 1,5 дБ)
  • Амплітудна відповідь (O-E) <1,5 дБ
  • Isolation Out-Out >40 дБ, тип., Хв. 36 дБ
  • Тестовий порт -20 дБ
  • RF-скринінг >110 дБ
  • Потужність передачі - V DC

Загальні дані

  • Розміри (ширина х висота х глибина) 483 х 44 х 124 мм
  • Температурний діапазон -20 ... +55 °C

З'єднувачі

  • Вихід 1x F-роз'єм
  • Вхід 12 F-роз'єм
  • Тест 1x F-роз'єм
