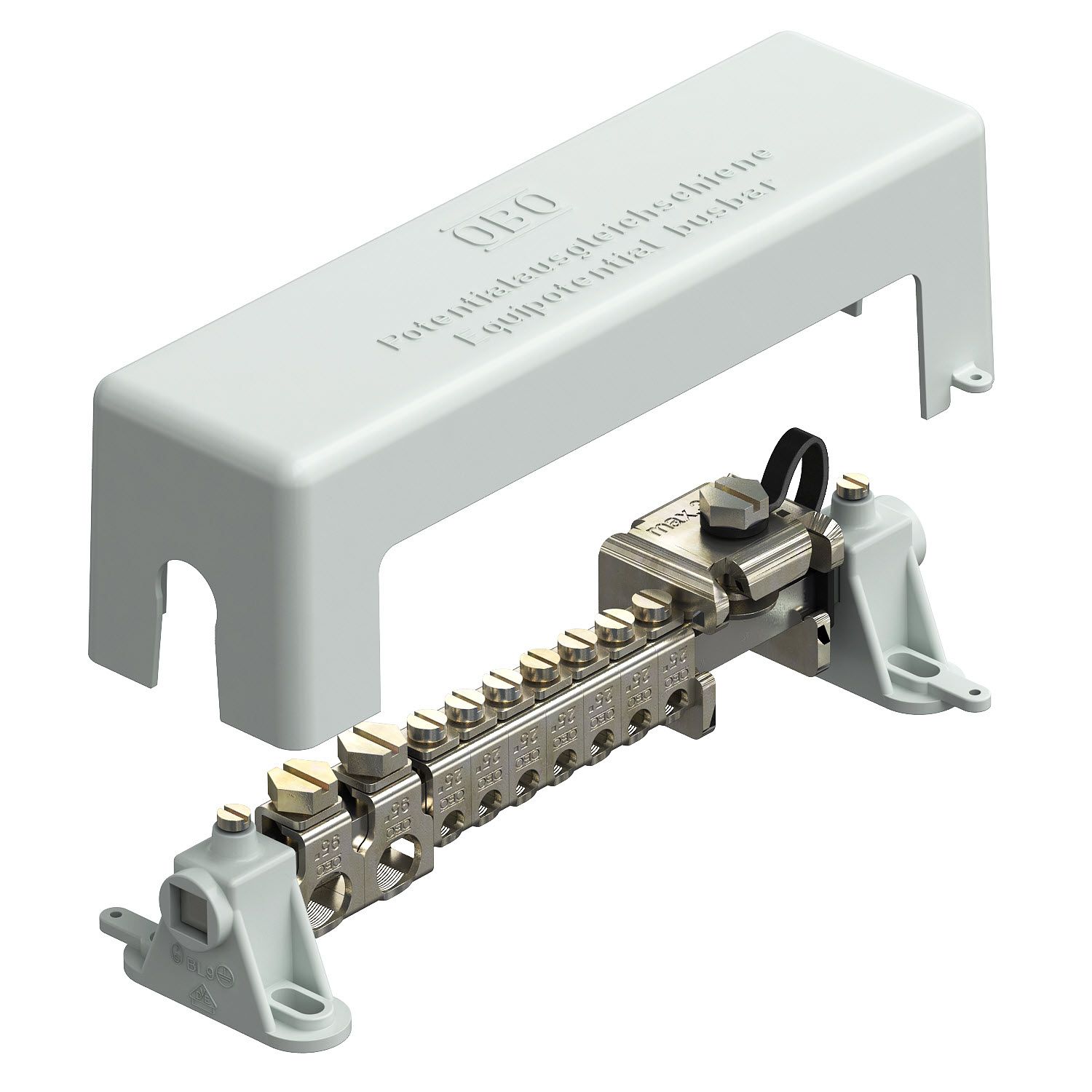

Шина зрівнювання потенціалів 1801 VDE латунь нікельована OBO Bettermann 5015650

  • Деталі
  • Характеристики
  • Документація

код товару: 004302

Під замовлення

0

Ціна з ПДВ:

1 085,00 грн

Основні характеристики

Тип
Матеріал
  • Деталі
  • Характеристики
  • Документація

Бренд: OBO Bettermann

Опис провідника OBO Bettermann 5015650

Шина зрівнювання потенціалів для зрівнювання потенціалів згідно з DIN VDE 0100-410/-540, а також зрівнювання потенціалів для захисту від блискавки згідно з DIN VDE 0185-305

  • 7 одножильних або багатожильних проводів 2,5-25 мм² або тонкожільних проводів до 16 мм² (макс. Ø 7 мм)
  • 2 одножильних або багатожильних проводів 25-95 мм² або тонкожільних проводів 70 мм² (макс. Ø 13,5 мм)
  • 1 плоский провід 30x3,5 мм
  • Згідно VDE 0618, частина 1
  • З клемною шиною 10x10 мм з міді, нікельована
  • З міцними рядними клемами з гальванічно оцинкованої сталі
  • Кришка та тримачі шини з полістиролу, сірі
  • Здатність проводити струм блискавки 100 кА (10/350)
  • Тяговий хомут зі стопорним елементом для захисту від ослаблення (потрібно, наприклад, в промисловості і вибухонебезпечних областях)
Основні характеристики

  • Варіант підключення 1: 7 одножильних або багатожильних кабелів 2,5-25 мм² або тонкожильних кабелів до 16 мм² (макс. Ø 7 мм)
  • Варіант підключення 2: 2 одножильні або багатожильні кабелі 25-95 мм² або тонкожильні кабелі до 70 мм² (макс. Ø 13,5 мм)
  • Варіант підключення 3: 1 плоский провід до FL30 і до макс. товщина 5 мм
  • Кількість з'єднань круглих провідників, загальна кількість: 0
  • Кількість з'єднань круглого провідника 8 мм: 0
  • Кількість з'єднань круглих провідників 10 мм: 0
  • Кількість з'єднань круглих провідників 8-10 мм: 0
  • Кількість з'єднань плоских провідників до 30 мм: 1
  • Кількість з'єднань плоских провідників до 40 мм: 0
  • Кількість кабельних з'єднань до 6 мм², жорсткий: 0
  • Кількість кабельних з'єднань до 16 мм², жорстка: 0
  • Кількість кабельних з'єднань до 25 мм², жорстких: 7
  • Кількість кабельних з'єднань до 95 мм², жорстких: 2
  • Версія: З капюшоном
  • Форма: Модульна структура
  • Ізолятор: є
  • Поверхня клеми: оцинкована
  • Поверхня контактної рейки: нікельована
  • Переріз клемної колодки: 100 мм²
  • Ділильний блок TE (10 мм): 20
  • Матеріал контактної рейки: латунь
  • Матеріал терміналу: сталь
  • Матеріал: латунь

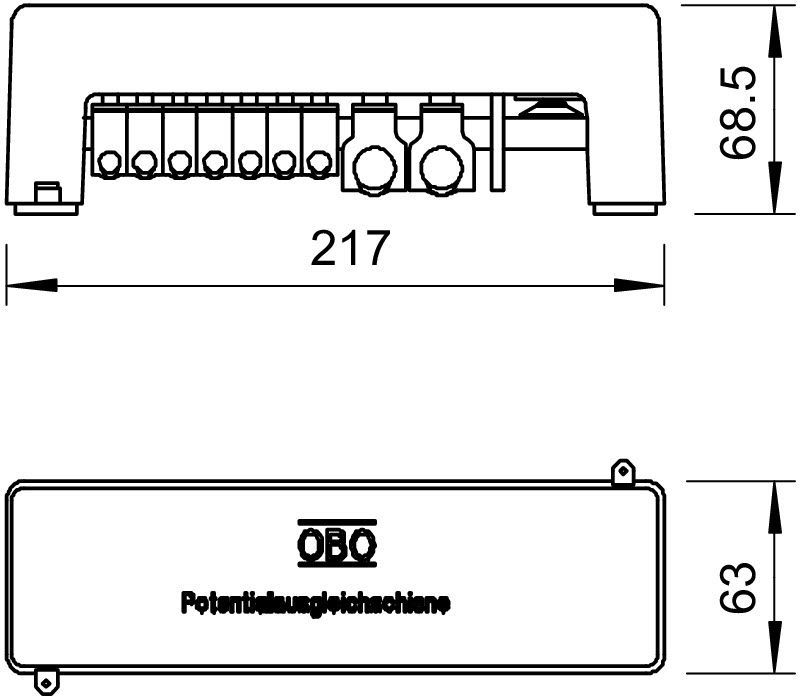

Розміри

  • Довжина: 217 мм
  • Ширина: 63 мм
  • Висота: 67,5 мм
